サーモカメラモジュールを活用したSS-IoTアプリケーションを開発しました。2022.08.17

SSC株式会社のサーモカメラモジュール(SSVシリーズ)より取得した熱画像データを
PLCで加工しBacsoft IoT Platform上に表示するアプリケーションを開発しました。
デモアプリケーションでは、熱画像内のホットスポットを見つける機能を実装しています。

システム構成は【PLC】【サーモカメラモジュール】【ルータ(NSX)】3つのハードで構成されており、
シンプルなハード構成で熱画像をインターネット上に公開しています。

本アプリの適用分野としては、今回使用したサーモカメラモジュールは、広い視野角の画像が取得できるため、
FA制御盤内に設置可能で温度が上昇しやすい個所(ヒーター、PLCやモータドライバ等の電子機器)の監視から予知保全、予兆保全への展開が期待できます。また、おくだけセンサーと併用すれば、モーターの温度監視や
簡易的なモーターの振動監視も可能です。

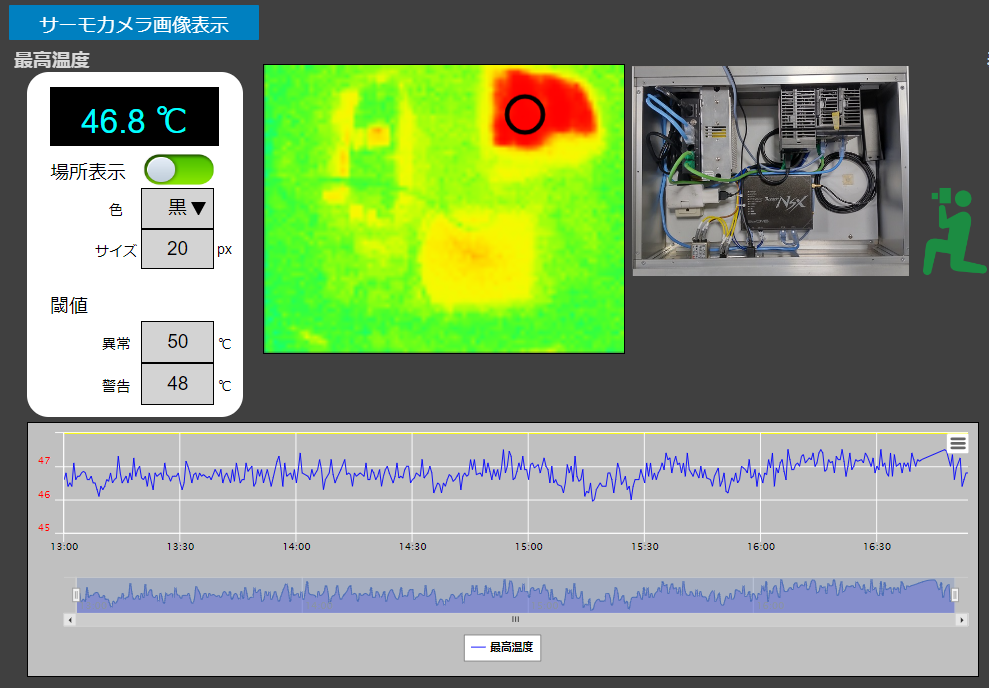

中央の熱画像は本アプリケーションが稼働している制御BOXの上面からサーモカメラにて撮像しています。
右端の画像は静止画像ですが、Bacsoft上に動的な画像を表示させる事も可能です。
※SS-IoTデモサイトにて本アプリケーション稼働させています。
